用QuartzCode快速实现一个收藏动画

原创 iOS 开源
  1. 前言
  2. QuartzCode简介
  3. 整理思路
  4. QuartzCode实现动画
    1. 显示星星动画
    2. 隐藏星星动画
    3. 导出动画代码
  5. 调整、封装代码
    1. API设计
    2. AssociatedObject保存动画View实例
    3. 修改QuartzCode导出的代码 - 暴露内部Layer实例
    4. 初始化
    5. 动画控制
  6. 总结

前言

“工欲善其事,必先利其器”，iOS的Core Animation非常强大，可以做出非常炫酷的动画，但是实际写起来还是比较麻烦，代码不直观，需要反复的改参数、Build、运行，所以诞生了各种动画制作工具，本文就以其中比较有名的QuartzCode为例，快速实现一个收藏功能的星星动画，最终的效果如下：

GitHub地址：https://github.com/zekunyan/QuartzCodeExample-StarAimation

QuartzCode简介

QuartzCode是一款专门用来创作iOS/macOS动画的软件，基本上把整个Core Animation框架的内容都搬到了软件里面，比如各种Layer、Mask、可以用来动画的属性，基本上跟代码是一致的，完全可以当成“可视化动画编程”工具，而且制作以后可以导出代码+资源文件，直接就可以在代码里面调用，方便自定义修改。

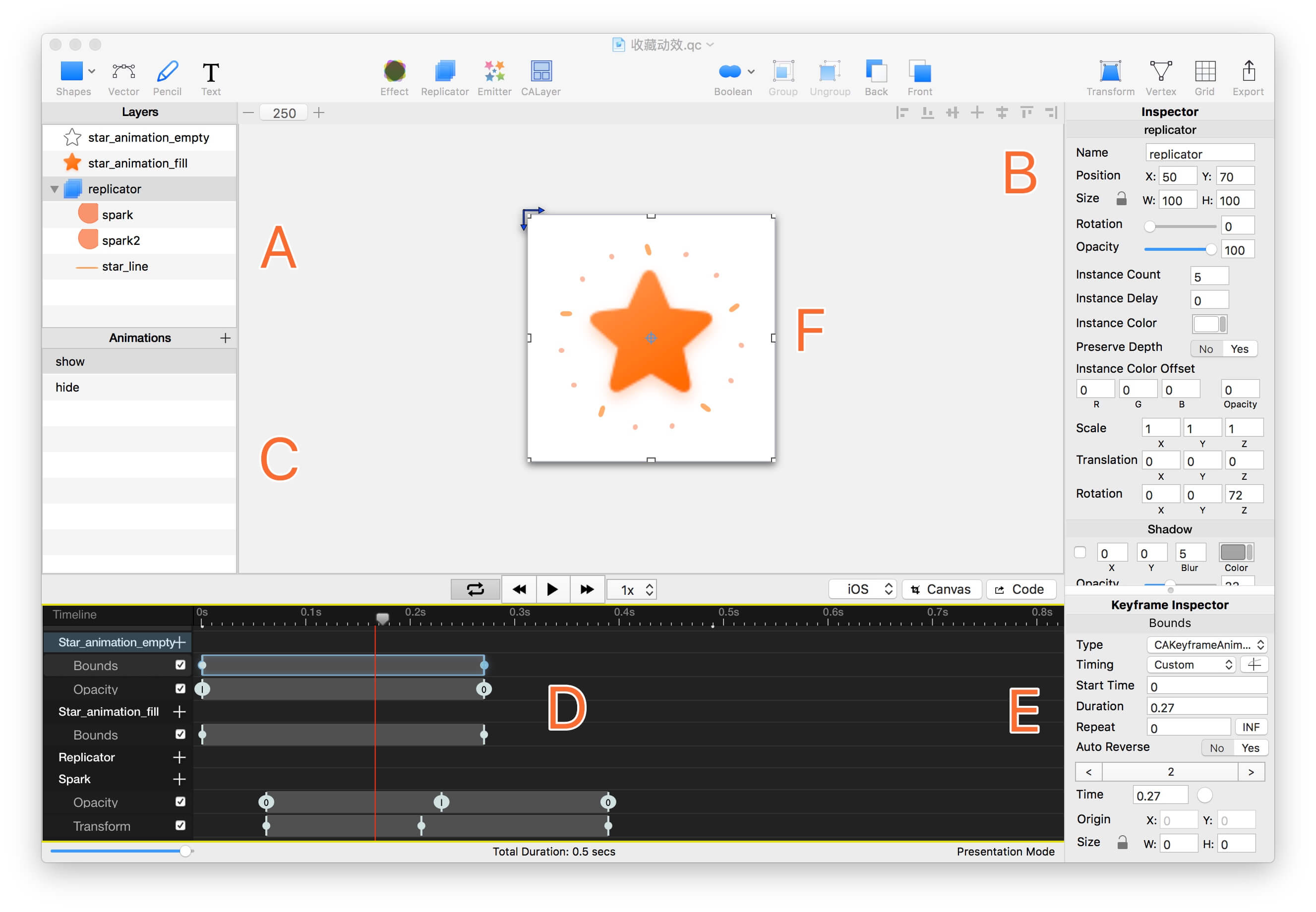

以QuartzCode 1.54.0为例，主体界面如下：

简单讲下：

  • A: Layers，用于动画的Layer在这里显示，先后顺序、层级和StoryBoard比较像
  • B: Inspector，当前选中元素，如Layer的属性编辑，基本和对应CALayer类的属性一一对应
  • C: Animations，动画组，可以有多个动画组，每个相互独立
  • D: Timeline，动画时间轴，每个Layer的动画都会在时间轴上标出
  • E: Keyframe inspector，动画关键帧的属性编辑，也是跟Core Animation的CAAnimation类以及子类的属性一致
  • F: 画布，Layer的编辑区

总体上来看，QuartzCode的界面跟XIB、StoryBoard的风格非常类似，还是很容易上手的，更多的教程看官网：http://www.quartzcodeapp.com/

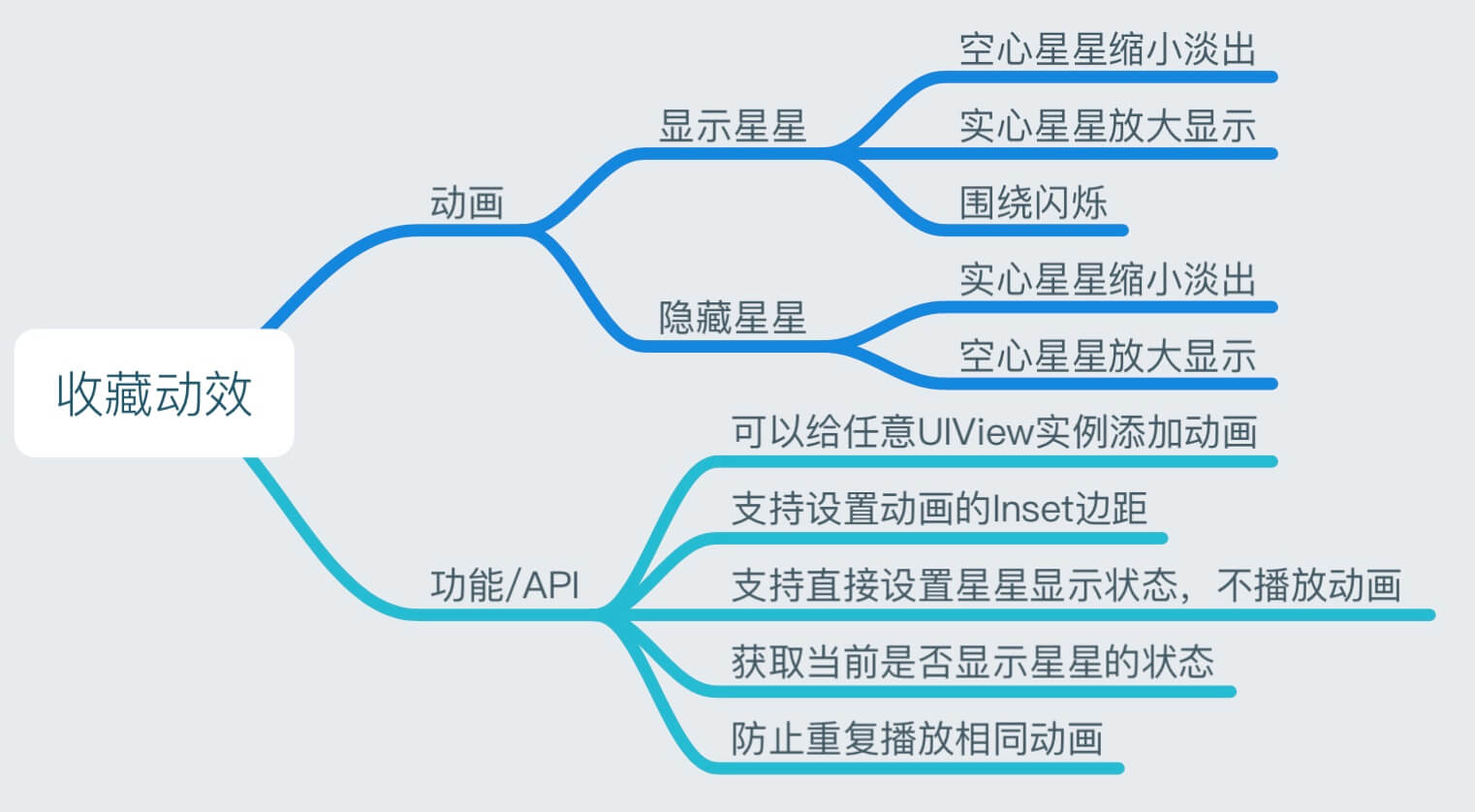

整理思路

首先整理下思路：

总体上可以分成两个部分，一个是动画部分，用QuartzCode实现可视化编辑创建；另一个是功能、代码API设置部分，需要在QuartzCode最后导出的代码基础上，添加、修改，封装成简单的控件库。

QuartzCode实现动画

先来看看动画的实现，本节只把主要步骤流程列出来，详细的参数、设置，参考GitHub上的QuartzCode文件。

显示星星动画

显示星星的动画由三个部分组成，分别是实心的星星从小到大出现，空心的从大到小并透明度减小消失，最后星星四周闪动圆点、短线。

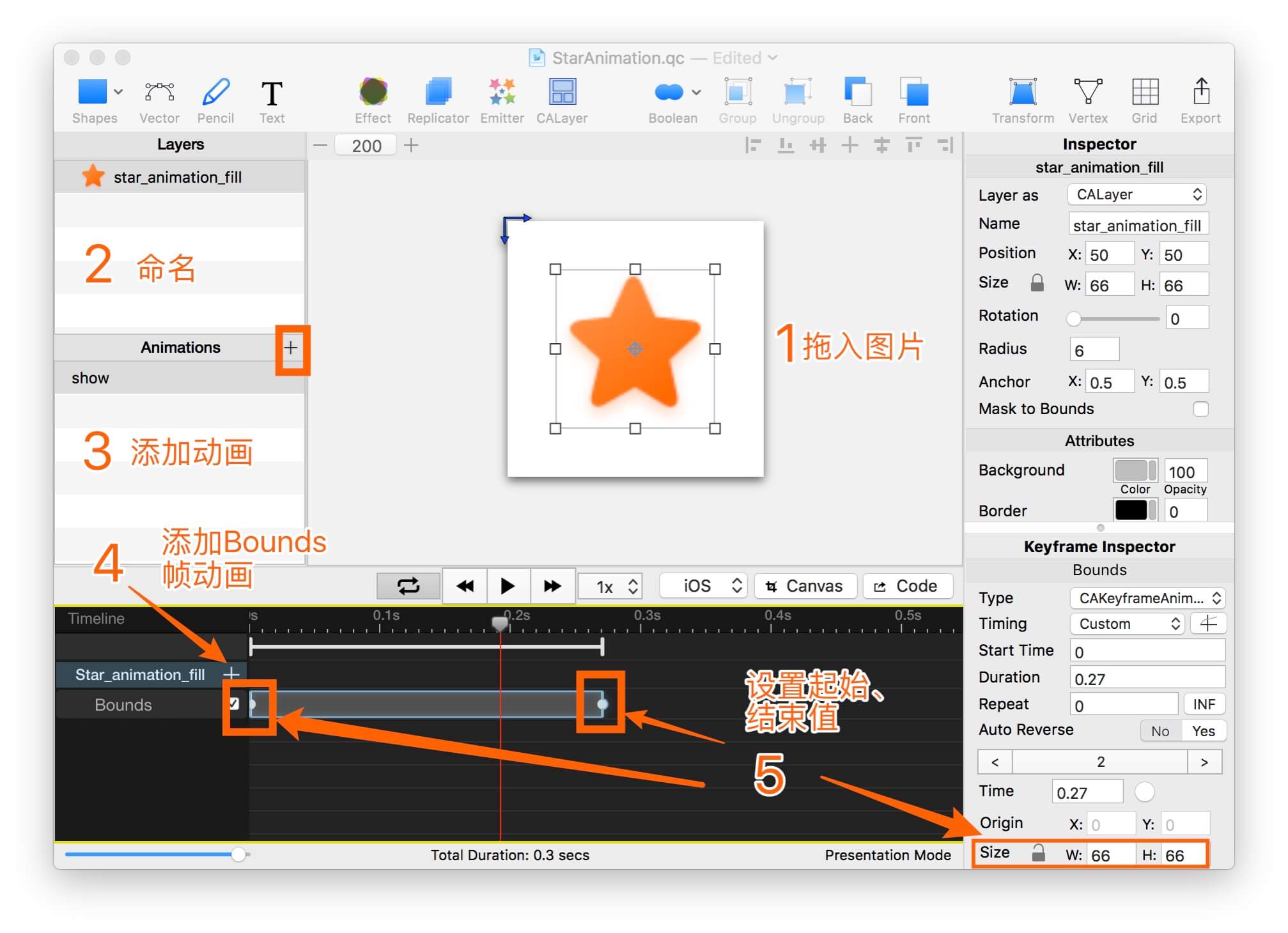

实心星星从小到大出现

  1. 拖入图片素材到中间的画布上，软件会自动创建一个layer，可以通过Inspector调整大小、位置
  2. 对Layers里面自动生成的layer重命名
  3. 点击Animations的“+”按钮，添加一个动画组，命名为show
  4. 选中当前的layer，点击Timeline下对应layer的“+”按钮，添加一个Bounds帧动画
  5. Timeline里面的每一行对应帧动画的时间轴，可以在轴上双击、右键添加关键帧，这里默认就好，分别选中Bounds帧动画时间轴两端的关键点，在右边的Keyframe inspector里面设置Size值，起始是（0，0），结束时大小为原图大小

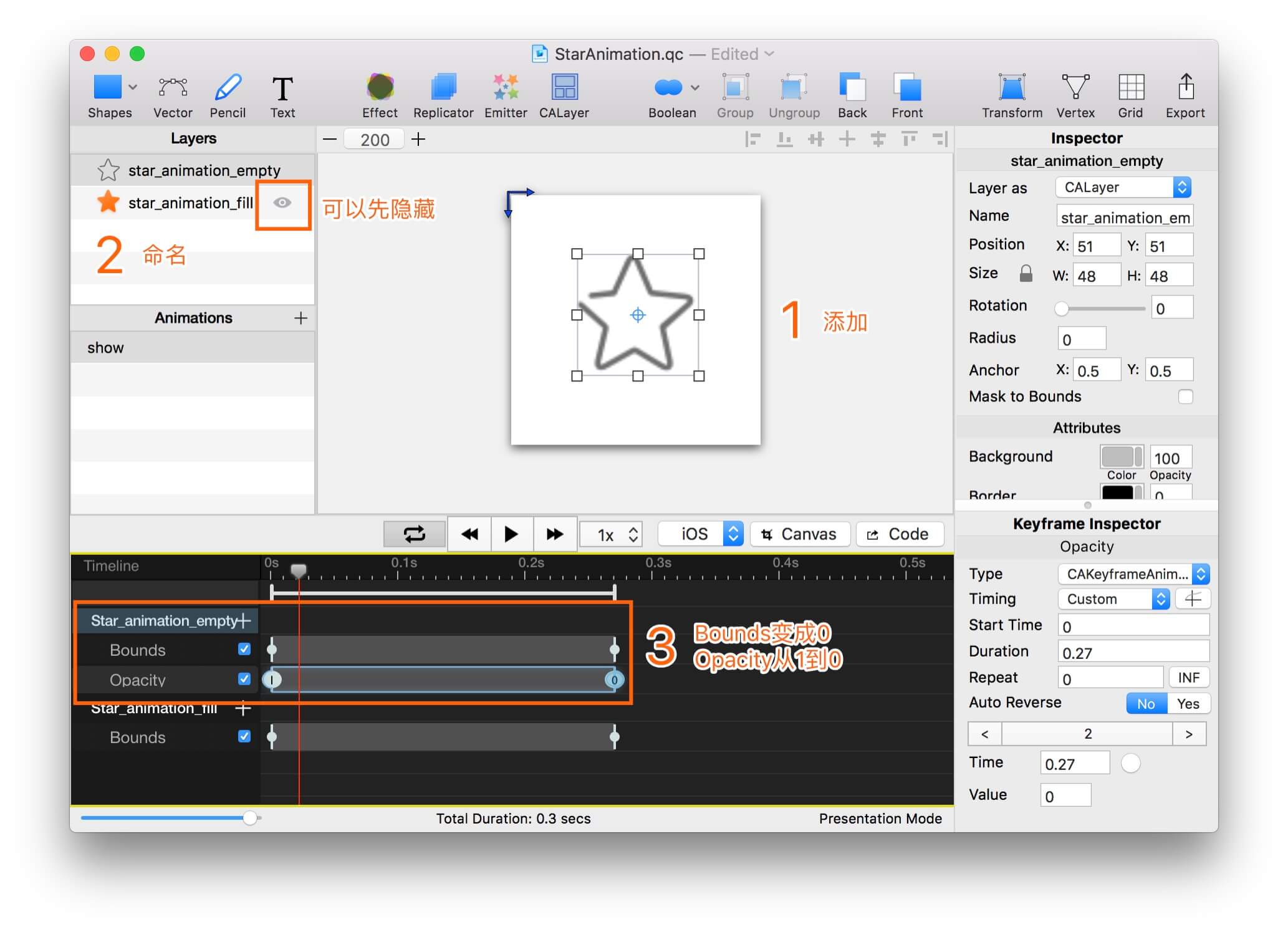

空心星星从大到小、透明度减小消失

基本和上一步一样，可以先隐藏实心的layer以便于观察。

  1. 添加空心的星星图片素材
  2. 命名layer
  3. 给空心的layer添加Bounds和Opacity两种动画，分别修改帧动画的起始、结束值
  4. 拖动时间轴查看效果

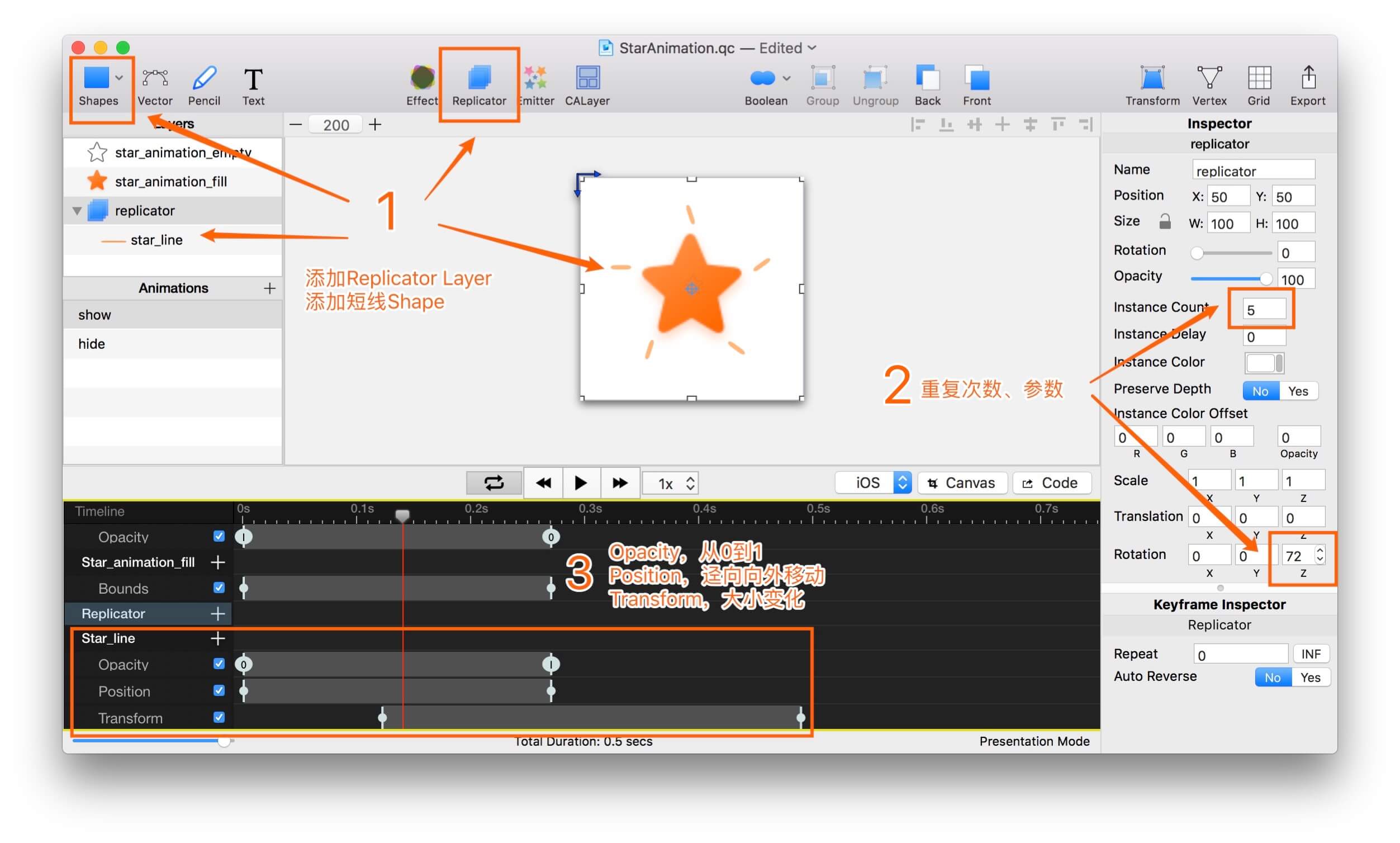

四周闪动短线、圆点

短线、圆点是沿着星星的四周重复排列的，所以这里可以用CAReplicatorLayer来实现，对应到QuartzCode里面就是工具栏的”Replicator”类型的Layer。CAReplicatorLayer可以根据一定的规则重复的绘制内部的子Layer，在这里只需要按照旋转角度变化就好。

  1. 点击”Replicator”，在中间的画布上拖动出一个layer，然后选择”Shape”里面的圆角矩形，在星星的一角拖动画出一个小的圆角矩形，保证star_layer在replicator layer的内部
  2. 设置replicator的属性，实现循环重复内部的layer，这里设置”instance count”为5，”Rotation”为72，也就是360/5=72，就可以实现按照星星的五个角重复绘制
  3. 最后就是添加动画，分别是Opacity透明度从0到1，Position从内到外，Transform变化大小

剩余的圆点，和短线的创建方法一致，就不再重复讲解～

至此，显示的动画就创建好了。

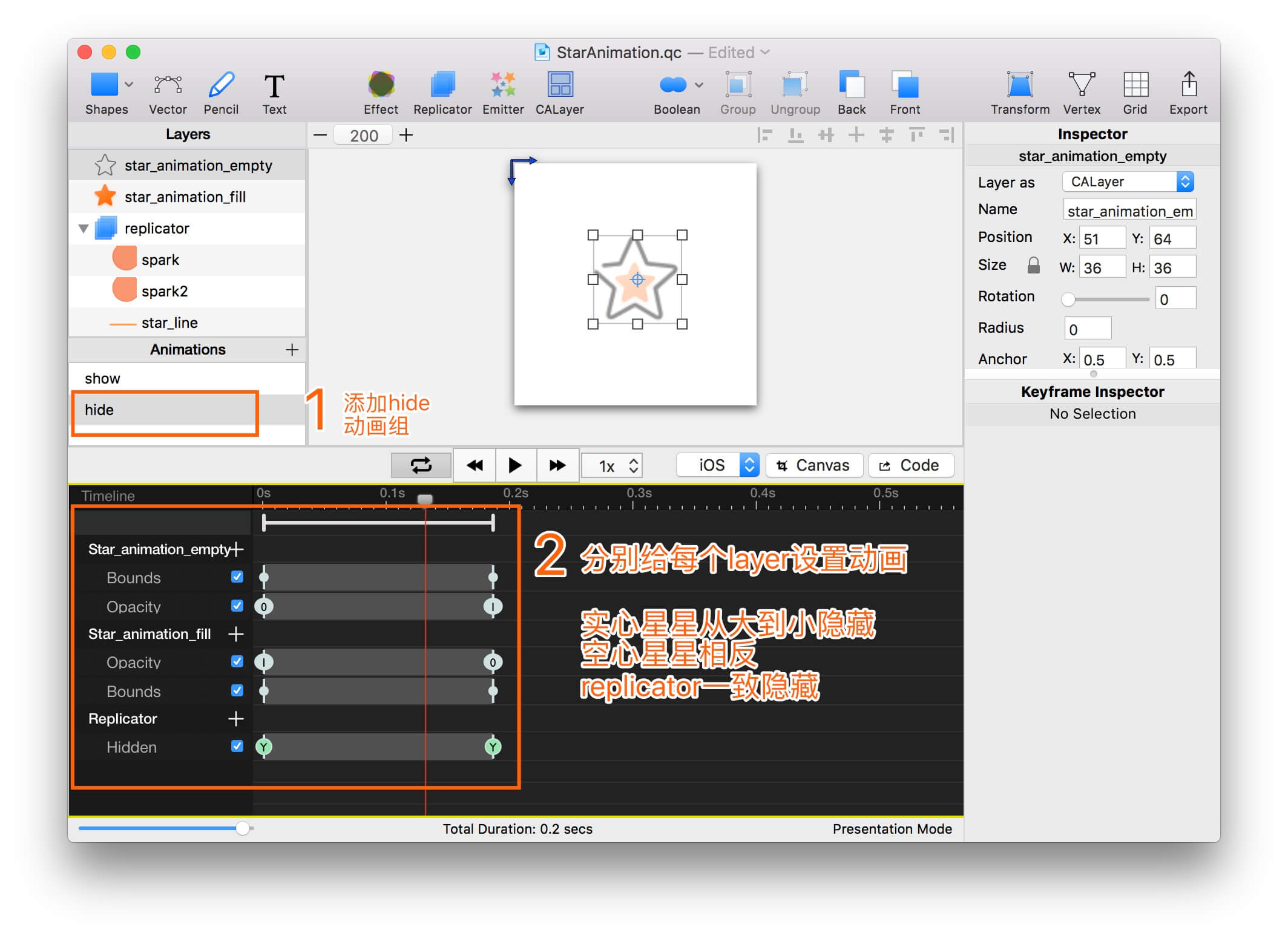

隐藏星星动画

再来看看隐藏星星的动画，有了上一小节的基础，隐藏星星的动画就容易多了，基本步骤都是一样的，如下：

  1. 添加一个新的动画组hide
  2. 分别设置每个layer的动画，实心的星星从大到小、同时透明度降低，空心的相反，replicator layer一直隐藏

导出动画代码

动画都实现了好了以后，就可以导出代码了。

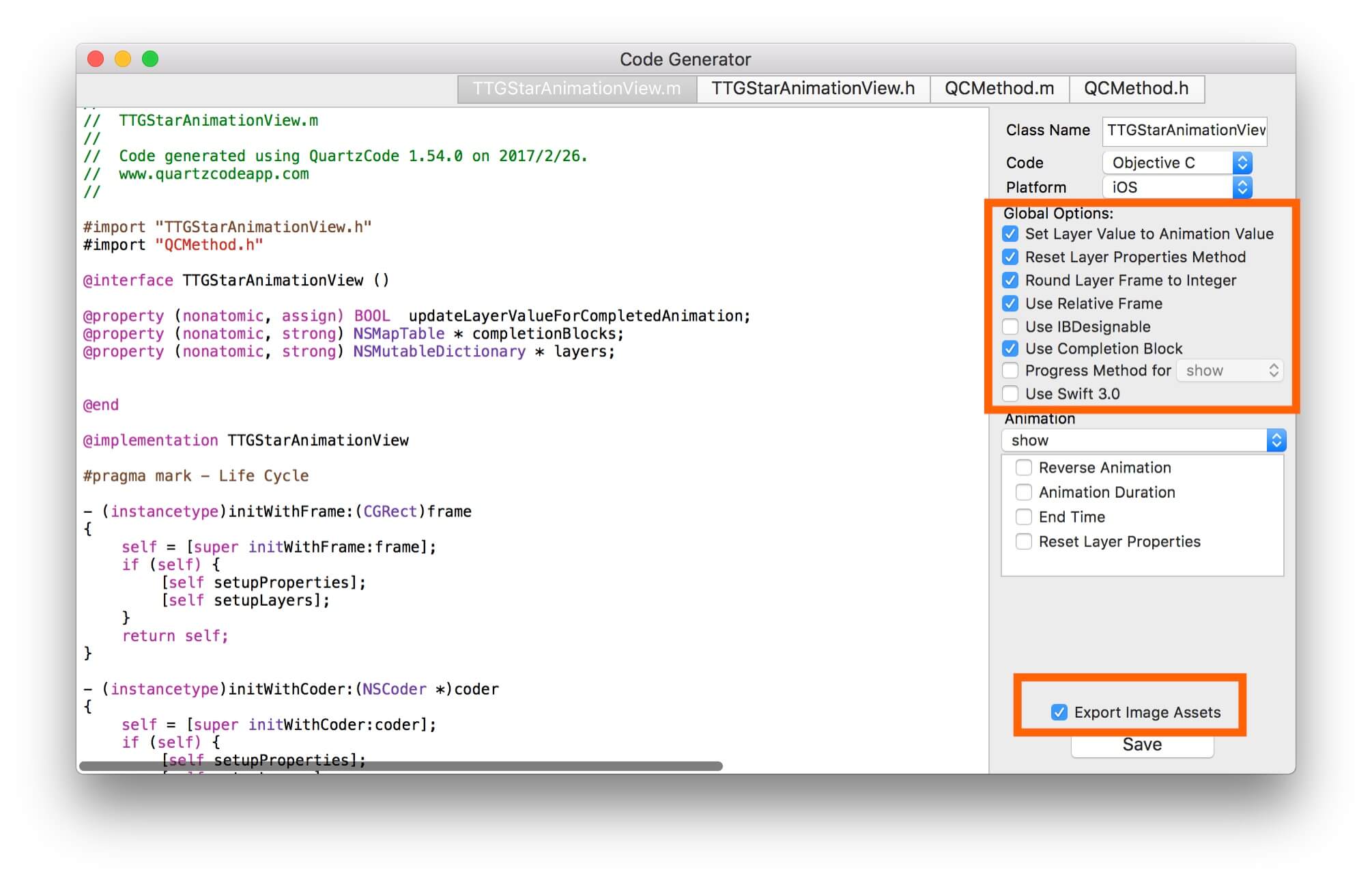

依次File->Export Code...，就可以打开导出代码的预览界面：

右边的选项，按照需要选择，默认的基本可以满足要求，“Export Image Assets”最好选上，可以一同导出图片资源。选项的说明参见文档：http://www.quartzcodeapp.com/code-generation/code-options/

至此，最复杂的动画部分就完成了，不用写一行代码，全部可视化编辑～

调整、封装代码

接着就是封装导出的代码，方便使用。

API设计

首先是整个动画的API的设计，为了方便给任意UIView实例添加动画，所以设计成UIView的Category，如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
//  UIView+TTGStarAnimation.h
@interface UIView (TTGStarAnimation)

// 初始化动画
- (void)ttg_setupStarAnimation;

// 初始化动画，同时可以调整inset
- (void)ttg_setupStarAnimationWithEdgeInset:(UIEdgeInsets)inset;

// 显示星星动画
- (void)ttg_showStarAnimated:(BOOL)animated complete:(void (^)())complete;

// 隐藏星星动画
- (void)ttg_hideStarAnimated:(BOOL)animated complete:(void (^)())complete;

// 当前是否显示
- (BOOL)ttg_getStarIsShow;

@end

AssociatedObject保存动画View实例

QuartzCode导出的动画代码都在一个View上，所以为了在Category里给任意UIView实例添加动画View的Property、当前星星是否显示的Bool值，就要用到AssociatedObject，对应的set、get方法如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
//  UIView+TTGStarAnimation.m

- (TTGStarAnimationView *)ttg_getStarAnimationView {
    return objc_getAssociatedObject(self, &kTTGButtonStarAnimationViewKey);
}

- (BOOL)ttg_getStarIsShow {
    return [objc_getAssociatedObject(self, &kTTGButtonStarAnimationStateKey) boolValue];
}

- (void)ttg_setStarIsShow:(BOOL)isShow {
    objc_setAssociatedObject(self, &kTTGButtonStarAnimationStateKey, @(isShow), OBJC_ASSOCIATION_COPY_NONATOMIC);
}

修改QuartzCode导出的代码 - 暴露内部Layer实例

QuartzCode导出的代码，内部的动画Layer是不可见的，为了能“手动”控制动画View的实际显示状态，就要修改下导出的代码，暴露内部的动画Layer实例。

所有的Layer都在NSMutableDictionary * layers字典里面，通过key获取，给TTGStarAnimationView.h添加三个属性：

1
2
3
4
5
6
7
//  TTGStarAnimationView.h
@interface TTGStarAnimationView : UIView
@property (nonatomic, strong, readonly) CALayer *fillLayer;
@property (nonatomic, strong, readonly) CALayer *emptyLayer;
@property (nonatomic, strong, readonly) CALayer *replicatedLayer;
// ...
@end

然后实现getter方法：

1
2
3
4
5
6
7
8
9
10
11
12
//  TTGStarAnimationView.m
- (CALayer *)fillLayer {
    return _layers[@"star_animation_fill"];
}

- (CALayer *)emptyLayer {
    return _layers[@"star_animation_empty"];
}

- (CALayer *)replicatedLayer {
    return _layers[@"replicator"];
}

初始化

ttg_setupStarAnimation和ttg_setupStarAnimationWithEdgeInset:方法，用来初始化动画，包括创建TTGStarAnimationView实例，添加、保存在当前view上，设置每个动画layer的状态等操作：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
//  TTGStarAnimationView.m

- (void)ttg_setupStarAnimation {
    [self ttg_setupStarAnimationWithEdgeInset:UIEdgeInsetsZero];
}

- (void)ttg_setupStarAnimationWithEdgeInset:(UIEdgeInsets)inset {
    // 获取当前实例的动画starAnimationView
    TTGStarAnimationView *starAnimationView = [self ttg_getStarAnimationView];

    if (!starAnimationView) {
        // 不存在，创建新的
        starAnimationView = [[TTGStarAnimationView alloc] initWithFrame:UIEdgeInsetsInsetRect(self.bounds, inset)];
        // 设置不可接受交互事件，防止阻断父view
        starAnimationView.userInteractionEnabled = NO;
        // 设置AutoSizingMask
        starAnimationView.autoresizingMask = UIViewAutoresizingFlexibleWidth | UIViewAutoresizingFlexibleHeight;
        // 添加
        [self addSubview:starAnimationView];
        // AssociatedObject保存实例
        objc_setAssociatedObject(self, &kTTGButtonStarAnimationViewKey, starAnimationView, OBJC_ASSOCIATION_RETAIN_NONATOMIC);
    }

    // 移除所有动画
    [starAnimationView removeAllAnimations];

    // 设置layer的初始化状态
    starAnimationView.fillLayer.hidden = YES;
    starAnimationView.emptyLayer.hidden = NO;
    starAnimationView.replicatedLayer.hidden = YES;

    // 设置初始化状态值
    [self ttg_setStarIsShow:NO];
}

动画控制

最后就是实现动画的控制，这里比较关键的是对动画的每个Layer的控制，每个Layer的初始、最终状态都要设置，保证多次调用、无论是否执行动画，最终显示都是一致的，以显示星星为例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
//  TTGStarAnimationView.m

- (void)ttg_showStarAnimated:(BOOL)animated complete:(void (^)())complete {
    // 获取当前view的动画starAnimationView实例
    TTGStarAnimationView *starAnimationView = [self ttg_getStarAnimationView];

    // 当前是hide，才执行show
    if (![self ttg_getStarIsShow]) {
        // 设置状态值
        [self ttg_setStarIsShow:YES];

        // 先移除所有动画
        [starAnimationView removeAllAnimations];

        // 设置最终状态下Layer的hidden值的Block
        void (^completionBlock)() = ^ {
            starAnimationView.fillLayer.hidden = NO;
            starAnimationView.emptyLayer.hidden = YES;
            starAnimationView.replicatedLayer.hidden = YES;

            // 执行回调
            if (complete) {
                complete();
            }
        };

        if (animated) {
            // 如果要执行动画，则设置动画前Layer的hidden值
            starAnimationView.fillLayer.hidden = NO;
            starAnimationView.emptyLayer.hidden = NO;
            starAnimationView.replicatedLayer.hidden = NO;
            // 执行动画
            [starAnimationView addShowAnimationCompletionBlock:^(BOOL finished) {
                completionBlock();
            }];
        } else {
            // 不用动画，直接执行最终状态
            completionBlock();
        }
    }
}

隐藏的代码跟显示基本一致，把各种状态、hidden的值倒过来就可以了。
所有代码参见Github。

要写的代码就这么多，是不是非常简单！

总结

“工欲善其事,必先利其器”，借助各种强大的工具软件，做动画的效率简直提升几十倍～
