有趣的Autolayout示例4-Masonry实现

前言

第四篇来了。
还是3个小例子，仍然是主要部分用Masonry手写代码实现，其它的约束在storyboard里面直接拖拽搭建。
三个例子分别是：

1. 用约束优先级保证可移动View的内容可见
2. Autolayout的约束=控件间位置关系的“绑定”
3. 利用layoutIfNeeded控制约束的生效时机

前三篇：

• 第一篇：有趣的Autolayout示例-Masonry实现
• 第二篇：有趣的Autolayout示例2-Masonry实现
• 第三篇：有趣的Autolayout示例3-Masonry实现

Github地址：
https://github.com/zekunyan/AutolayoutExampleWithMasonry

Case 1: 用约束优先级保证可移动View的内容可见性

实现功能

Case 1实现的功能就是，可以用手指拖动一个灰色的Tip控件，在红框containerView内移动，并且保持移动到红框边缘时，Tip控件的内容不会超出红框，保证内容的可见性。

Frame VS Autolayout

如果不用Autolayout的话，直接计算、设定frame，那么可能的步骤如下：

1. 获取手指当前触摸点在红框containerView内的坐标
2. 计算Tip控件的宽高
3. 根据宽高，计算、判断Tip控件会不会在新的位置上超出边界
4. 调整新的Tip位置坐标
5. 设置Tip控件的frame，指定新的坐标

这样去实现的话，代码将会比较“丑”=。。=，有大量的判断、数值计算，而且容易出错。

而用Autolayout的话，只需要两步：

1. 设置约束
2. 根据手指坐标，更新left、top两个约束，即更新Tip的位置

至于保证Tip内容在可见范围内，就交给Autolayout处理吧~

关键原理

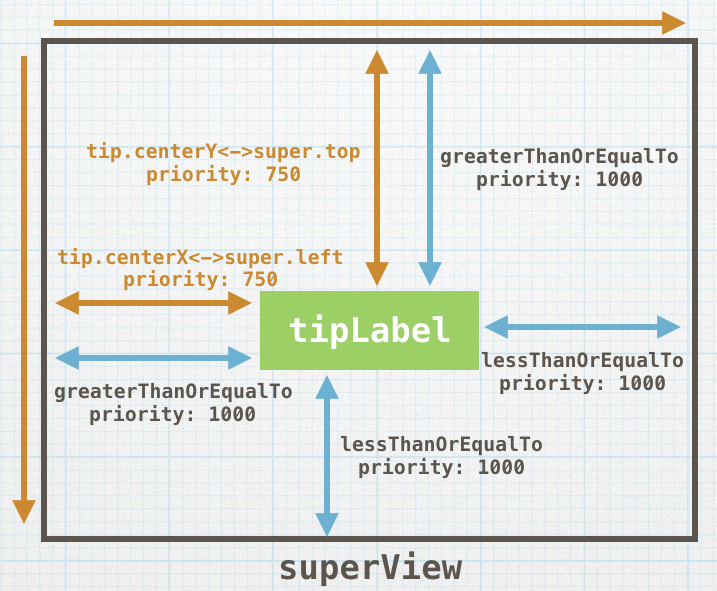

用Autolayout实现的关键，就是善于利用约束的优先级。先看看设置的约束示意图：

中间的tipLabel就是被移动的控件

• 褐色的两个约束，分别是Tip控件的centerX和centerY，与上级View的left和top的约束，用来对Tip定位
• 四个蓝色的约束，则是确保Tip内容不超出边界的约束

重点其实就在于，蓝色的约束的优先级比褐色的优先级高，这样，在移动中，系统会优先满足Tip的内容保持在边界内。

实现细节

具体的设置约束代码如下：

左边和顶部的约束 - 控制位置

首先设置两个属性，保存左边和顶部的约束，用于在移动时调整位置：

1
2

@property (nonatomic, strong) MASConstraint *leftConstraint;
@property (nonatomic, strong) MASConstraint *topConstraint;

然后就是设置具体的left、top约束，并设置优先级为750，也就是High

1
2
3
4
5
6
7

[_tipLabel mas_makeConstraints:^(MASConstraintMaker *make) {
    // 优先级要比边界条件低
    _leftConstraint = make.centerX.equalTo(_containerView.mas_left).with.offset(50).priorityHigh();
    // 优先级要比边界条件低
    _topConstraint = make.centerY.equalTo(_containerView.mas_top).with.offset(50).priorityHigh();
    // ...
}];

四周的约束 - 保证内容在边界内

然后就是上下左右四个边界的约束：

1
2
3
4
5
6
7
8

[_tipLabel mas_makeConstraints:^(MASConstraintMaker *make) {
    // 边界条件约束，保证内容可见，优先级1000
    make.left.greaterThanOrEqualTo(_containerView.mas_left);
    make.right.lessThanOrEqualTo(_containerView.mas_right);
    make.top.greaterThanOrEqualTo(_containerView.mas_top);
    make.bottom.lessThanOrEqualTo(_containerView.mas_bottom);
    // ...
}];

这个地方要注意是lessThanOrEqualTo还是greaterThanOrEqualTo。

滑动时更新Tip位置

这一点比较简单，直接将当前触摸的坐标赋值给leftConstraint和rightConstraint就好：

1
2

_leftConstraint.offset = touchPoint.x;
_topConstraint.offset = touchPoint.y;

小节

对比起来，明显是用Autolayout的方法比计算设置frame的方法要“优雅”的多=。=，灵活运用约束的优先级，往往可以减少很多工作量。

Case 2: Autolayout的约束=控件间位置关系的“动态绑定”

实现功能

Case 2的功能其实是在Case 1的基础上实现的，就是在移动一个View的时候，另一个Attachment附件View，始终保持跟这个View的相对位置不变，就像是“附着”、“捆绑”在这个View上一样。

关键概念：约束 = “动态的绑定”

之所以写这个例子，主要是想从概念上更加深入的理解Autolayout与传统的设置Frame的不同，即Autolayout里面的约束，其实是“动态的绑定”，是控件相互之间的位置关系绑定，约束是可以实时保证这种绑定关系的。

传统的设置Frame，在View的内容、位置要变化时，是要手动设置的，是“一次性”的，而Autolayout，在确定了约束后，会实时的用约束的规则去更新Frame，所以可以避免这种手动设置。

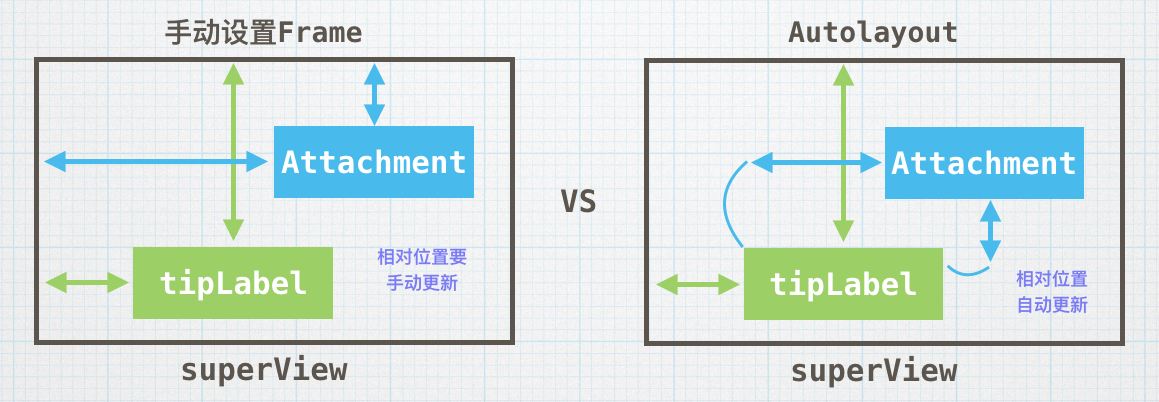

所以，对于本例子来说，设置Frame的方式和Autolayout的方式对比如下：

用Autolayout的话，只要把Attachment的位置设置为相对于TipLabel就可以了。

实现细节

代码比较简单，如下：

1
2
3
4
5

[attachmentView mas_makeConstraints:^(MASConstraintMaker *make) {
    // 依附在tipLabel上
    make.left.equalTo(_tipLabel.mas_left).with.offset(20).priorityHigh();
    make.bottom.equalTo(_tipLabel.mas_top).with.offset(-2).priorityHigh();
}];

移动Tip的相关代码看Case 1的就行~

小节

本小节的Case比较简单，主要是为了着重点出“Autolayout约束=动态位置绑定”这个点，理解了这一点，才能更好地运用Autolayout~

Case 3: 利用layoutIfNeeded控制约束的生效时机

实现功能

Case 3的例子，是一个灰色的View，初始时在屏幕中央，然后按下“执行动画”后，从左边滑入。

步骤分析

直观上看，感觉是在按下按钮时，修改View的水平方向上的某个约束，然后用UIView的动画执行变化就好了。

但是仔细分析，应该是先设置View的位置到屏幕的左边看不见的区域，然后用动画平滑的再让View移动回原位。

就是说，只是从左边移动回来时，才让动画生效！问题就变成了，如何让约束分段执行，或者说，控制约束的生效时机。

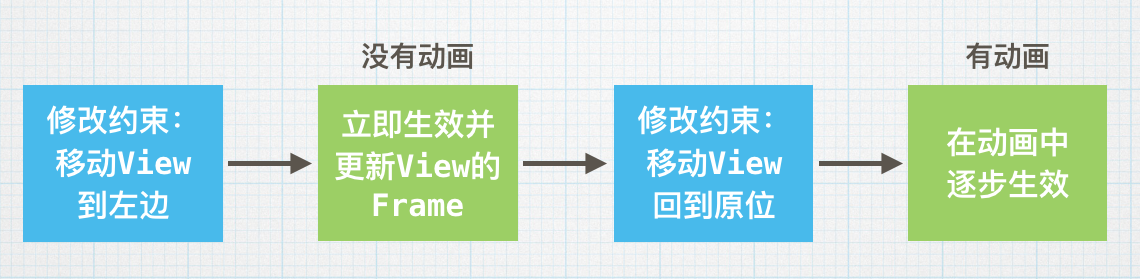

步骤可以由下图表示：

实现关键

步骤分析清楚了，那么问题就是如何让约束在修改后，“立即”生效，而不是等到系统自动在下次更新布局时被动的生效。

答案就是：利用layoutIfNeeded

在更改了约束后，调用layoutIfNeeded，就可以通知系统立即刷新布局，从而更新Frame。如果要更加“保险”，可以在调用layoutIfNeeded前，加上调用setNeedsUpdateConstraints、setNeedsLayout，系统刷新布局时，就会先更新约束，然后根据约束重新计算相关View的Frame，想了解具体的过程的，可以参考：Mysteries of Auto Layout, Part 1 - WWDC 2015、Mysteries of Auto Layout, Part 2

实现细节

具体的实现代码如下：

1
2
3
4
5
6
7
8
9
10

// 设置初始状态，移动View到屏幕左边不可见区域
_centerXConstraint.equalTo(@(-CGRectGetWidth(self.view.frame)));
// 立即让约束生效,刷新Frame
[self.view layoutIfNeeded];
// 设置要动画的约束，移回原位
_centerXConstraint.equalTo(@0);
// 执行动画
[UIView animateWithDuration:0.3f animations:^{
    [self.view layoutIfNeeded];
}];

小节

之前在实现TTGSnackbar的时候，就大量的使用了layoutIfNeeded来立即刷新View的Frame，然后才让产生动画的约束变动生效，也就是分阶段的让约束生效，非常管用~

总结

不知不觉已经第四篇了，一共12个Case，都是平时开发时总结出来的点，以及对Autolayout的理解，希望可以一直将这个系列坚持下去~~
